一、设备名称及用途：

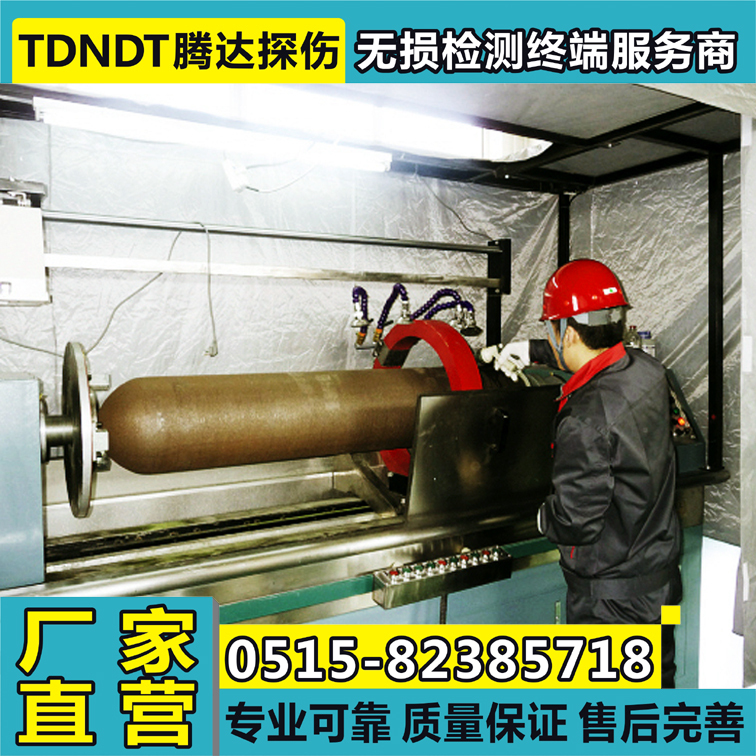

   1、设备名称：TDG-4000型荧光磁粉探伤机

2、被检工件：钢瓶、气瓶 等类似工件。

   3、检测范围：长度≤2000mm，外径≤406mm。

   4、检测要求：检查工件表面和近表面因铸造、锻造、机加工和疲劳而引起的裂痕等细微缺陷。

二、设备配置、技术参数及功能

   1、本机设计制定标准

      JB/T8290-2011《磁粉探伤机》

      GB/T15822.3-2024《磁粉检测》

   2、设备能力

      运转时间：大于700小时/月。

      探伤节拍：一次一件，约60~90秒/件（除上下料时间）

  3、设备组成

      电源控制系统（包括：操作站、控制主板和主电源板等）       一套

      磁化装置（包括：纵向磁化器、周向磁化器 等）                                                  一套

      夹持装置（包括：夹紧机构、气动机构、极间距调整机构等）                             一套

      微机控制系统（欧姆龙PLC）                                      一套

      磁悬液喷洒、搅拌及回收装置                                                   一套

      LED荧光探伤灯                           一套

      自动退磁系统                                                                            一套

      磁化线圈移动机构                                                                      一套

      尾电极移动机构                                                                         一套

4、主要技术指标：

      输入电源：三相四线380V±10%，50Hz，约160A（瞬时1~2秒磁化最大值）

      暂载率：>30%

      周向磁化电流：AC 0-4000A ，有效值，连续可调，带断电相位控制；

      纵向磁化磁势：AC 0-12000AT ，有效值，连续可调，带断电相位控制；

      退磁方式：衰退减式自动退磁；

      退磁效果：剩磁≤3Gs；

      夹紧方式：气动夹紧，夹紧行程0-50mm（气源用户自备≥0.4Mpa）；

      电极间距：2100mm；

      磁化方式：周向磁化，纵向磁化和周纵向复合磁化；

      磁化线圈：线圈内径450mm，在导轨上电动行走，分段探伤；

 手持式LED荧光探伤灯：工件表面距光源381mm处，紫外线照射强度>4000uw/cm²，

进口紫外线光源，中心波长稳定在365nm。

      使用环境：温度-10℃~+40℃,相对湿度≤80%，无腐蚀气体粉尘和强力高频电磁污染；

      贮存环境：温度-20℃—+60℃，相对湿度≤70%；

 灵敏度测试：按《GB/T 23907-2009无损检测磁粉探伤用试片》标准规定，以15/50的A1型高灵

  敏度试片测试，在工件的任意位置清晰显示。

      运行方式：手动运行和自动运行两种操作方式；

      设备重量：约1100Kg。
